ジオコンポジットディンプル排水シート

導入

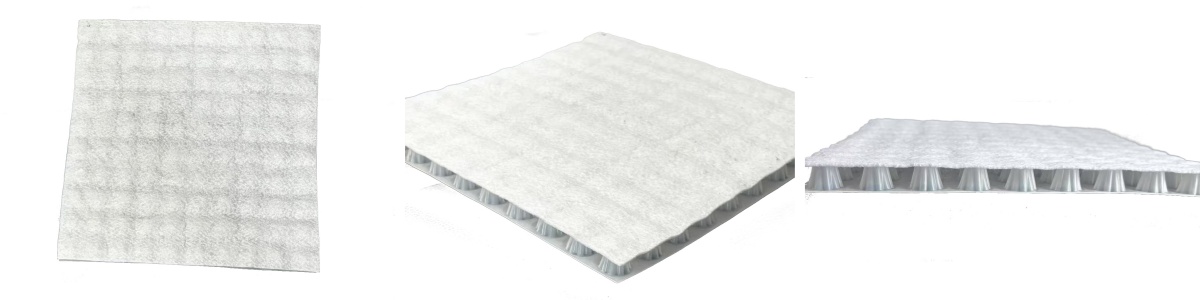

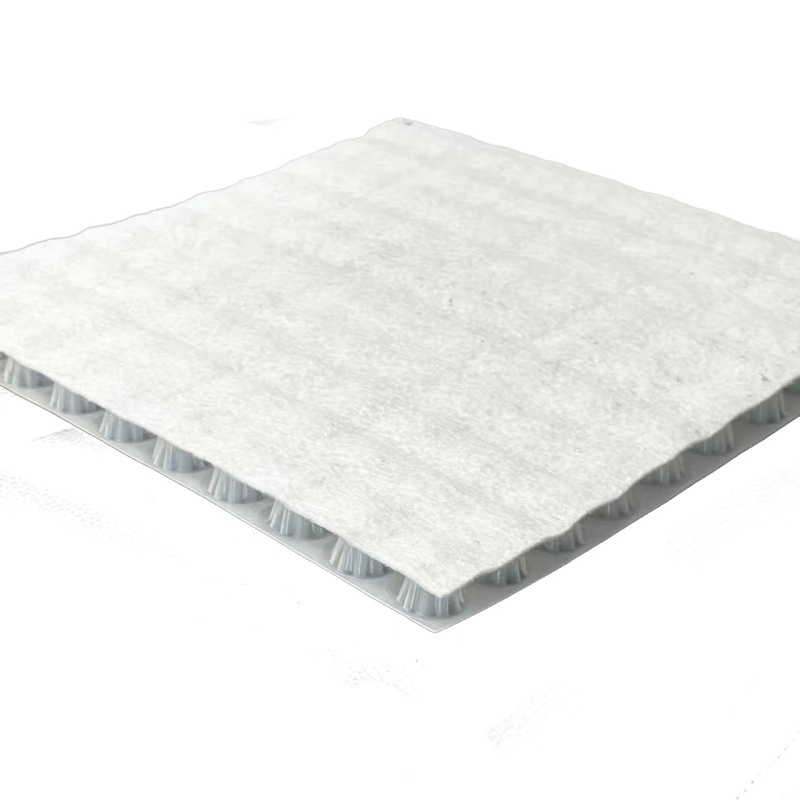

ジオコンポジットディンプル排水シートは、高強度プラスチック製の凸型コア層と透水性ジオテキスタイル製のフィルター層を組み合わせた排水材です。構造上、強い耐圧性と効率的な排水性を備え、ジオテキスタイルによる濾過保護機能も実現しています。排水、防水層の保護、静水圧の効果的な低減など、様々な用途に活用されています。排水・防水を必要とする様々な土木・建築工事に幅広く活用されています。

特徴

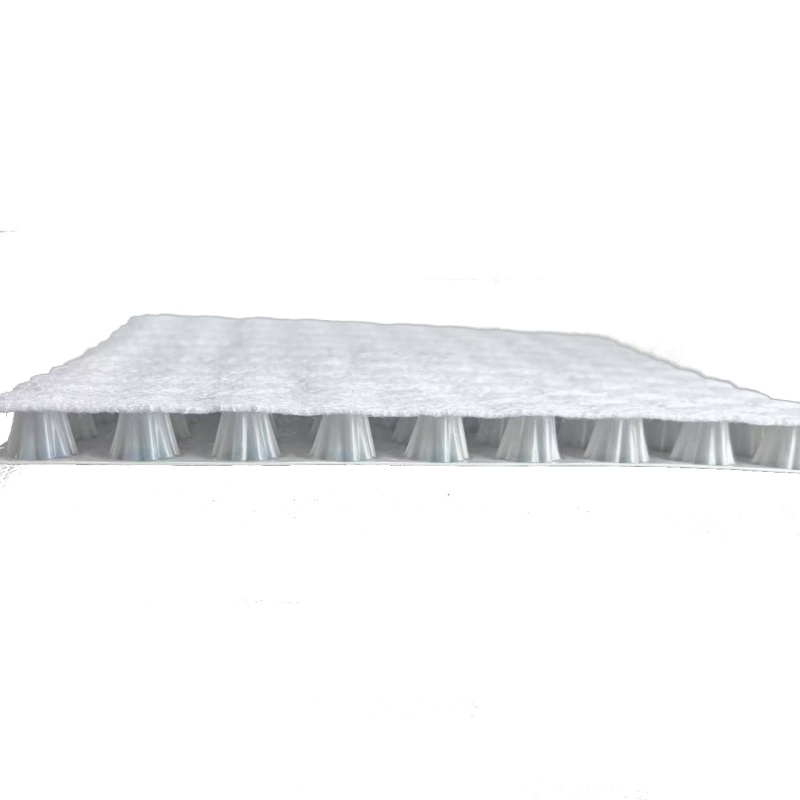

1. コア構造 - ディンプルコア：

• 通常、高密度ポリエチレン (HDPE) またはポリプロピレン (PP) で作られています。

• 表面は規則的に並んだ円錐形またはドーム形の凸状の点（ドーム/ディンプル）で覆われています。

• これらの凸点は互いに支え合い、強固な三次元空間構造を形成します。

• コア機能：凸状ドット間の隙間は、連続した高透水性排水路を形成し、水（液体の水または水蒸気）がそれらの間を水平方向に迅速かつスムーズに流れることを可能にします。同時に、凸状ドット構造はボードに極めて高い圧縮強度を与え、上層の土、コンクリート、または交通荷重の圧力に耐え、扁平化することなく、排水空間の長期的な有効性を確保します。

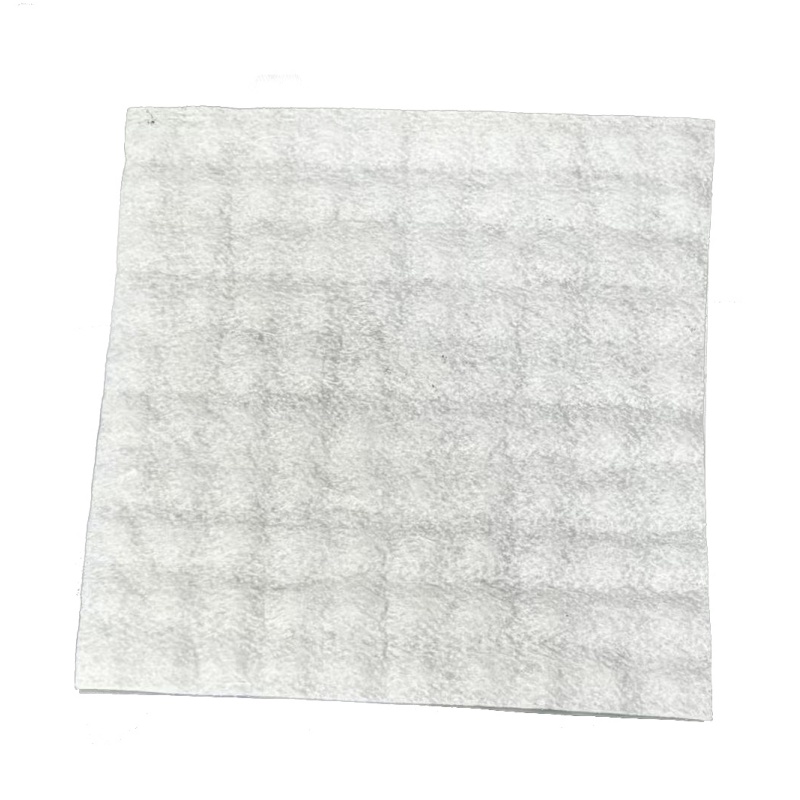

2. フィルターレイヤー:

• 通常、コア層の凸状ドットの上部に接着または熱溶融されます (場合によっては底面にも)。

• 透水性に優れた不織布ジオテキスタイル製。

• コア機能:

• ろ過: 上部または周囲の土壌やシルト粒子がコア層の排水路に侵入して塞ぐのを防ぎ、排水を妨げないようにします。

• 分離: 排水層を土壌から分離して、それらが互いに混ざらないようにします。

3. オプション - 防水のための接着面：

• コア層の底面（平らな面）は、通常、滑らかに、または特殊なテクスチャが施されるように設計されています。

• 主な機能：強力なホットメルト接着、または下地の防水膜（アスファルト系、PVC、TPOなど）との接着を促進します。この接着層は、以下の理由から非常に重要です。

• 排水板を防水層に固定します。

• 防水層と排水板の間に確実な保護層を形成します。

• 防水層に軽微な欠陥があっても、排水板内に浸入した水は速やかに排水され、欠陥部分に静水圧が発生しないため、防水層を保護します（二次保護）。

応用

1. 建築地下工学：

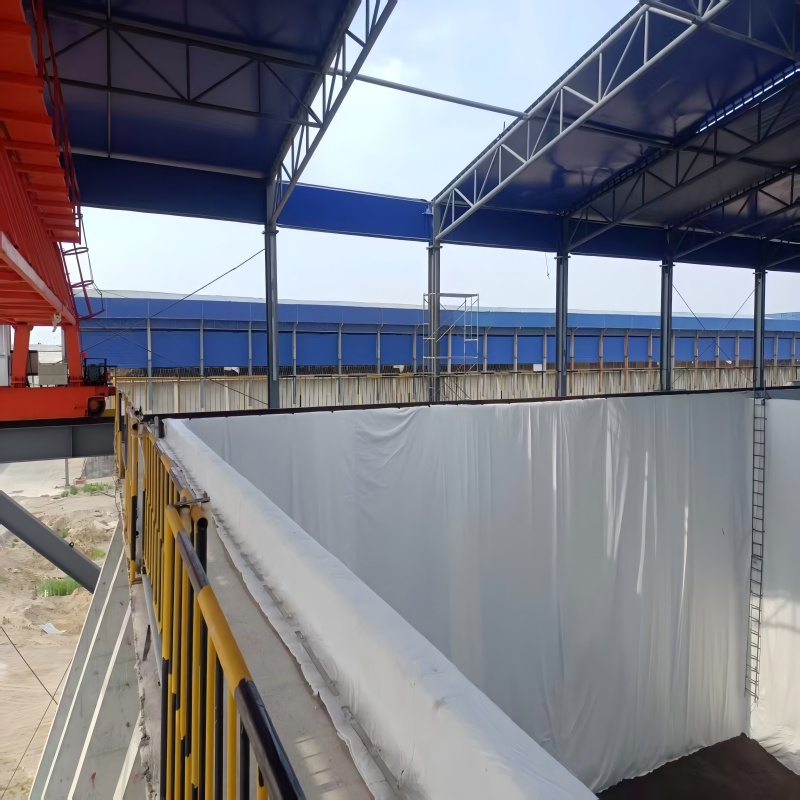

• 基礎壁の外側（垂直施工）：側壁の防水層を保護し、地下水を排水します。

• 建物床下（水平施工）：排水層を形成し、床面への地下水圧の上昇を防止します。

• 地下車庫屋根（植栽屋根）：植栽土層の余分な水分を排出し、屋根の防水層を保護し、負荷を軽減します。

• トンネル覆工裏側：覆工裏側に浸入した水を排水します。

• 擁壁と法面：土圧を軽減し、壁構造を保護するために壁の後ろに水を排水します。

2. 緑の屋根：排水層として、植物が使用できるように一定量の水を貯めることができ、余分な雨水を排水して屋根構造を保護します。

3. 路盤、路床：路床の排水性を高め、凍上や軟化を防止します。

4. スポーツ会場：会場基礎の排水。

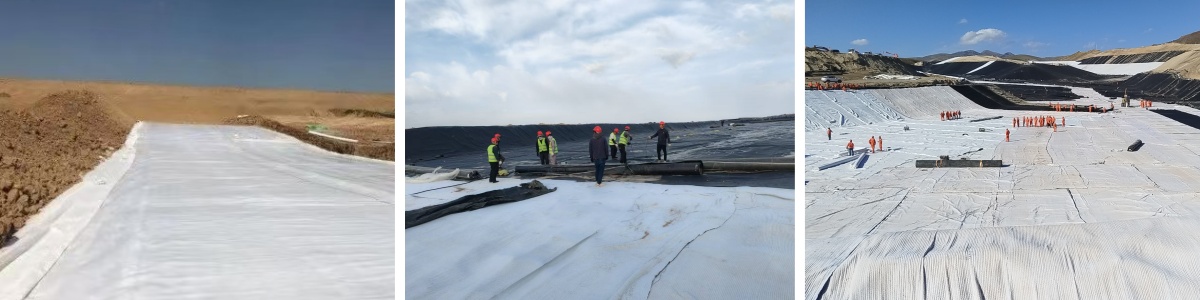

5. 埋立地：浸出水収集層。

技術的パラメータ

1. 物理的特性:

2. 機械的特性：

3. 水理特性：

4. 耐久性：

私たちについて

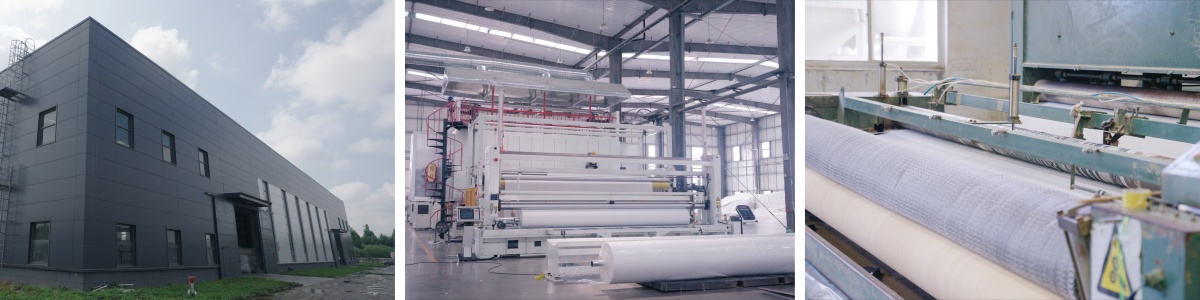

Haoyang Environmental Technology は、2008 年以来、高流束ジオコンポジット ディンプル排水シートを設計しています。特許取得済みの熱可塑性ディンプル コアを不織布濾過層に結合し、500 kPa の圧縮荷重下で 5100 m²/日の平面流量を実現し、ASTM D4716 基準を超えています。20 mm のドーム高によって効率的な毛細管ブレーク チャネルが形成され、120 g m² のジオテキスタイルが土壌の詰まりを防止します。シンガポール MRT 地下ネットワークやドバイの Vertigo 超高層ビル基礎を含む 28 か国で、基礎排水、緑化屋根システム、トンネル ライニングのアプリケーションで実証されています。これらのシートは 300 mm の厚さの砂利層に取って代わり、垂直方向のスペース消費を 90% 削減し、設置コストを 65% 削減します。特定の水圧負荷要件については、圧力フロー曲線を請求してください。
